上海治精微電子有限公司(以下簡稱“治精微”)，總部位于張江的高端模擬芯片方案供應商，宣布推出真18位、2MSPS全差分模擬輸入SAR ADC。ZJC2400-18是治精微在第一代ZJC2000系列12~20位SAR ADC產品基礎上，成功將器件吞吐率提升到2MSPS的新一代高速SAR ADC產品，以滿足客戶更高采樣率的需求。ZJC2400-18跟ZJC2000系列引腳兼容，供電電壓更低。

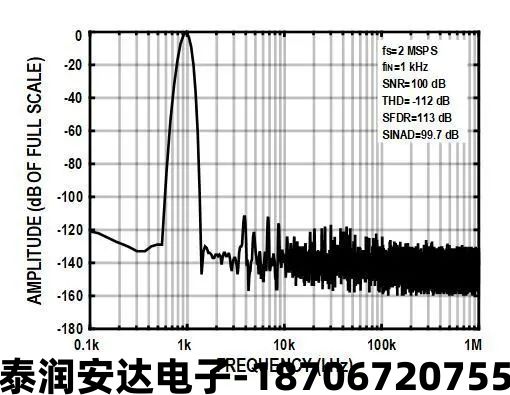

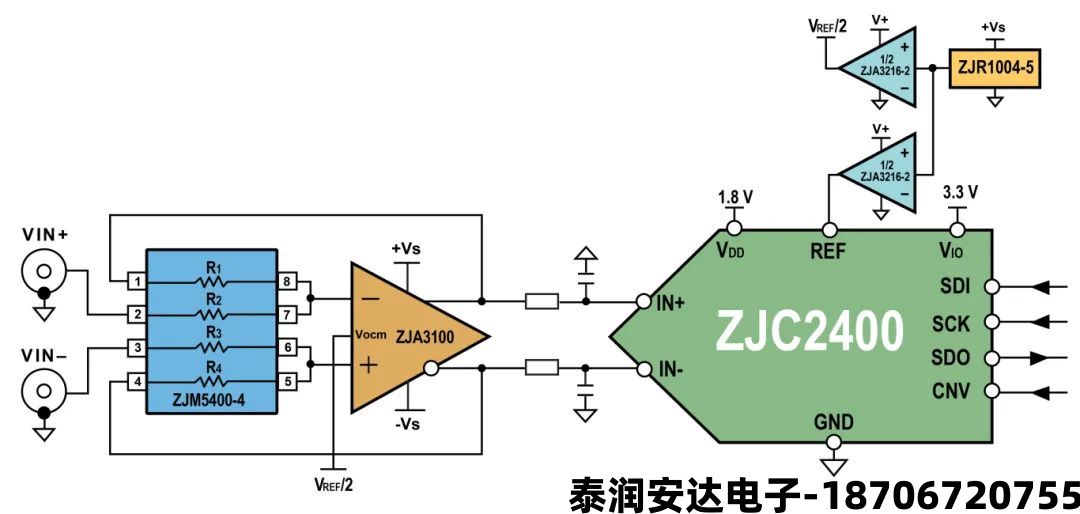

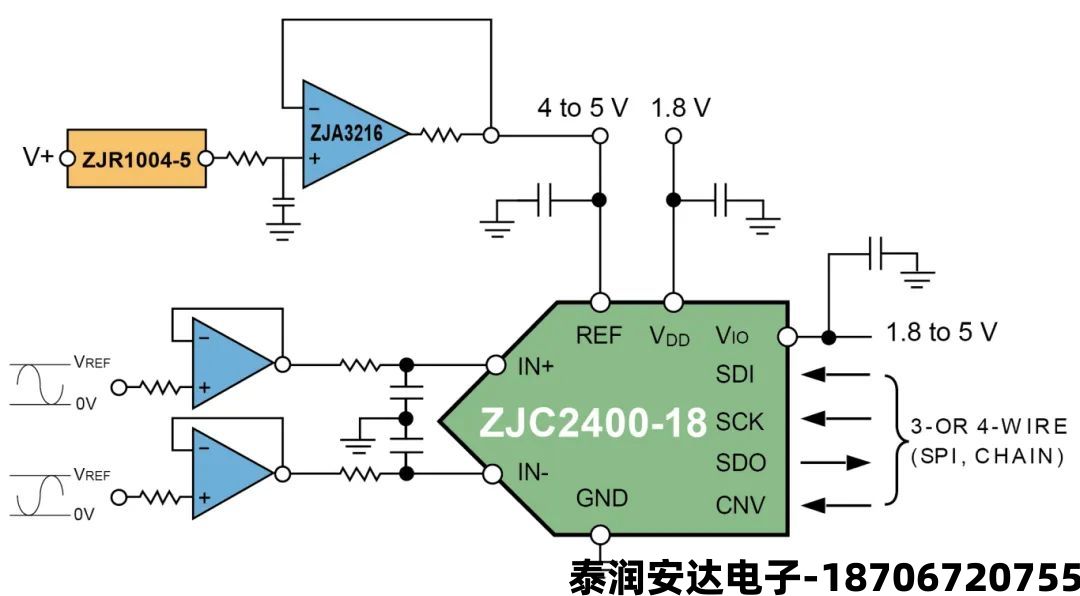

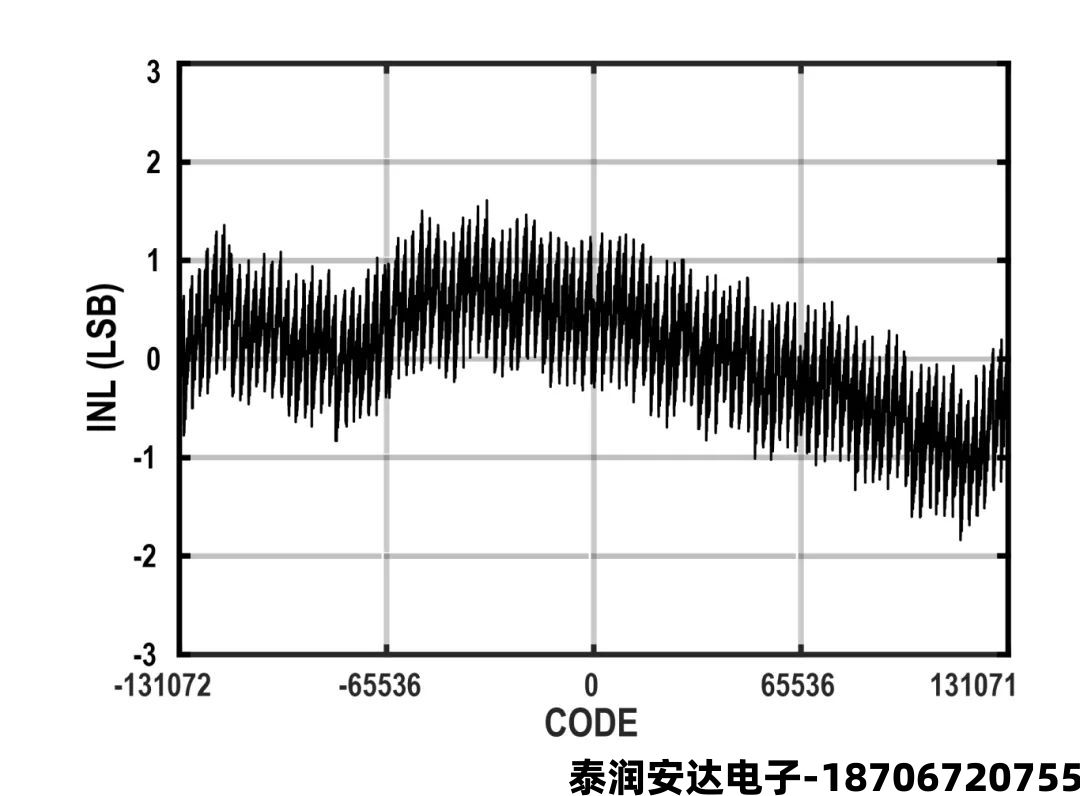

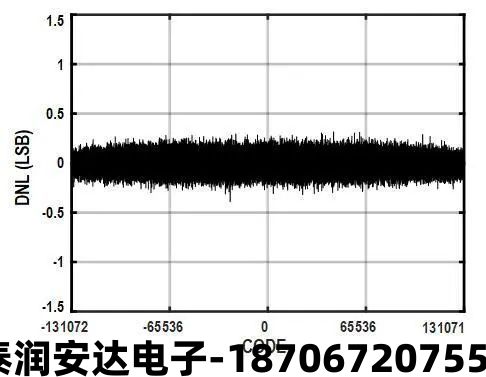

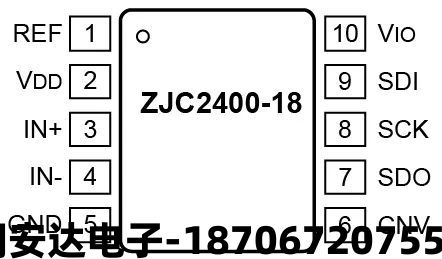

ZJC2400-18采用逐次逼近型(SAR)ADC架構，具有低功耗、高精度、高帶寬，無流水線延遲等特點，在-40°C至+125°C范圍內吞吐率可達2MSPS(Turbo Mode)。該產品具備高性能的直流和交流特性、小封裝尺寸、低功耗等特點，可以用于電能測量監測、工業控制、在線狀態監測、精密測量儀器、高端傳感器等領域。 ZJC2400-18典型連接圖 全差分18位，無失碼 最高吞吐率：2MSPS INL：±2.5LSB DNL：±0.5LSB 動態范圍：100.5dB 信噪比(SNR) ：100dB 諧波失真(THD)：-112dB -3dB輸入帶寬：10MHz 觸發后無延遲響應 單電源供電：1.8V 基準電壓輸入范圍: 4~5V 數字接口：3線或4線串行 工作溫度范圍：-40°C至+125°C 封裝：MSOP-10或DFN-10 ZJC2400-18 MSOP-10引腳定義 ZJC2400-18具有快速轉換時間(300ns)的特點，在同等2MSPS吞吐率下，可以留給用戶更長的采集時間和讀取碼值的串行接口通信時間。其串行接口支持多種模式：3線或4線，有或無繁忙指示位，以及鏈模式，跟國際競品兼容，方便控制器接口設計。交流特性典型測試結果如下圖所示： ZJC2400-18交流特性 ZJC2400-18在取得高速吞吐率的同時，具有優良的靜態ADC參數指標。 直流參數的DNL和INL典型測試結果如下圖所示： ZJC2400-18微分非線性 ZJC2400-18積分非線性 差分數據采集(DAQ)具有高性能和更強的抗干擾性。基于全差分輸入逐次逼近型(SAR)ADC ZJC2400-18，使用精密高速全差分放大器ZJA3100，精密匹配電阻網絡ZJM5400，精密電壓基準源ZJR1004-5和電壓精密運放ZJA3216設計高精度全差分輸入的DAQ參考設計如下圖所示： ZJC2400系列產品將繼續完善治精微的高端信號鏈產品路線，和已發布的ZJC2000(單通道18位 400kSPS高精度ADC)系列產品及ZJC2541/2(18位高精度1MUPS DAC)系列產品配合，將更好地服務于工業客戶，滿足高精度數據采集的需求。此外，治精微出色的信號調理芯片，如精密電壓基準源ZJR1004及ZJR1001/2/3可以為ZJC2100、ZJC2000和ZJC2541/2提供高精度、低溫漂、低噪聲的電壓基準(溫度系數保證在5ppm/°C以內)，36V精密運放ZJA3000、精密儀表放大器ZJA3600則為其提供信號放大、濾波、輸入驅動或輸出緩沖。治精微是全球業界少數可提供高性能、完整精密信號鏈芯片解決方案的供應商。
