針對汽車市場考察調研后，TMI向汽車的車身域控方面推廣了馬達驅動芯片TMI8116-Q1，TMI8116-Q1主要應用于車身的汽車門鎖、童鎖、后視鏡、充電口蓋、后域等。
TMI8116-Q1產品特點
1. 高集成度單通道H橋有刷馬達驅動
2. VM電壓范圍：4.5V~37V
3. 輸出內阻HS+LS 0.5ohm@1A，峰值電流達3.5A
4. 內建電流檢測功能，無需外部功率電阻即可實現精確電流采樣
5. 三種可設定控制模式：PWM模式，PH/EN模式，獨立半橋模式（2路獨立）
6. 內建OCP Retry & Latch模式
7. 內建5V LDO模塊（120mA）輸出
8. 內置多種保護及故障檢測模式：限流，OCP，OTP，UVLO，nFault
9. 封裝：HTSSOP16
內建多種保護及多種工作模式
除全橋驅動模式外，TMI8116-Q1可做獨立半橋模式，PMODE引腳懸空，即獨立地控制兩個半橋的上管，設置如下：

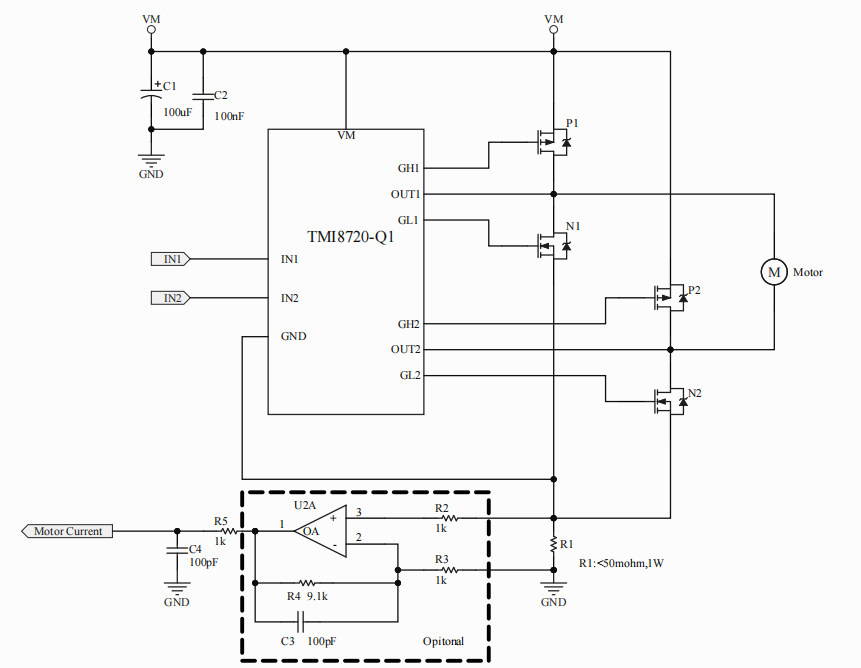

另一款汽車級電機驅動
TMI8720-Q1的特點：
▲H橋柵極驅動，驅動2路PMOS+2路NMOS，可驅動一個直流馬達。
▲寬電壓輸入范圍：5~40V。
▲外圍電路簡單，無外部charge pump電容。
▲1.8V/3.3V/5V 邏輯電壓，支持PWM調速。
▲驅動能力強：最大支持驅動MOS輸出平均電流到16A和峰值電流30A。
▲內置多種保護功能：欠壓保護(UVLO)、漏源壓差保護(VDS)、過溫保護功能 (OTP)、短路保護功能。
▲外部可添加電流檢測電路。
，TMI8720-Q1不僅可以應用于座椅、方向盤、車窗和后背門，還能應用于副駕腿拖、托盤電機和左/右側滑門的驅動。
TMI8720-Q1不僅可以應用于座椅、方向盤、車窗和后背門，還能應用于副駕腿拖、托盤電機和左/右側滑門的驅動。
