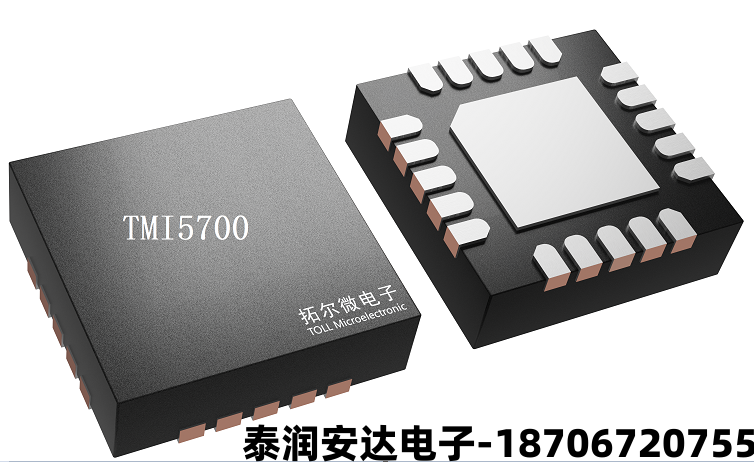

TMI5700 是拓爾微電子（TOLL）推出的一款高性能同步升降壓控制器，專為寬電壓范圍和高效率設計的電源管理芯片，廣泛應用于車充、適配器、便攜設備等領域。以下是其核心特性及典型應用：

一、核心特性

1. 寬電壓范圍

   • 輸入電壓：3.9V-34V（部分資料標注為4V-28V），覆蓋汽車12V/24V供電系統。

   • 輸出電壓：0.59V-34V可調，支持動態調壓需求。

2. 高效率與高功率

   • 峰值效率達 98.5%（24V輸入，20V/5A輸出）。

   • 支持 10A以上輸出電流，適合大功率快充場景。

3. 靈活的控制模式

   • 調壓方式：支持PWM、FB引腳和I2C接口調節，適應不同控制需求。

   • 工作頻率：通過外部電阻設置（100kHz-1MHz），優化EMI和效率。

4. 多重保護機制

   • 包括輸入欠壓/過壓保護、逐周期電流保護、輸出過載/過壓保護、過熱保護等，提升車充等場景的安全性。

5. 集成化設計

   • 內置6V/3A MOSFET驅動，簡化外部電路，支持多種MOS管選型。

   • 支持軟啟動功能，降低沖擊電流，適用于超級電容充電。

二、典型應用場景

1. 車載充電器（車充）

   • 用于安克67W 2C1A車充、摩米士100W快充車充等產品，提供多口獨立升降壓控制。

   • 搭配泰德MOS管（如CWR03N041AP）組成H橋，實現高效電能轉換。

2. 便攜設備電源管理

   • 支持太陽能儲能系統、雙向功率傳輸?shù)葟?fù)雜場景的電壓轉換。

3. 工業與消費電子

   • 適配快充適配器、智能排插等需要寬輸入電壓和高效率的設備。

三、方案優勢

• 高兼容性：與拓爾微其他芯片（如TMI2286D降壓轉換器、IM2406協議芯片）形成全套快充解決方案。

• 高可靠性：通過多品牌量產產品驗證（如安克、摩米士），滿足車規級安全性要求。




• 車充領域

  • 通過 車規級保護機制（輸入欠壓/過壓、逐周期電流保護等），可靠性高于消費級芯片（如摩米士 100W 車充已量產驗證）。

  • 與泰德 MOSFET（如 CWR03N041AP）搭配形成高效 H 橋方案，適配多口獨立快充需求，而傳統方案需多顆芯片協同。

• 工業與便攜設備

  • 支持 超級電容恒流恒壓充電（通過軟啟動功能），優于僅支持固定模式充電的芯片。

  • 集成 6V/3A MOSFET 驅動，減少外圍器件（如對比 TMI2286D 需外置驅動電路
